Лазерная техника, используемая в керамике электронных и полупроводниковых компонентов, в основном включает лазерное сверление.

Керамика из оксида алюминия и нитрида алюминия обладает высокой теплопроводностью, высокой изоляцией и высокой термостойкостью, поэтому они находят широкое применение в электронике и полупроводниковых областях. Однако эти керамические материалы очень твердые и хрупкие, поэтому процесс формования на станке нелегок. Микро - отверстие особенно трудно сформировать. Поскольку лазер отличается высокой плотностью мощности и хорошей направленностью, его часто используют для сверления керамики. Лазерный луч фокусируется на заготовке через оптическую систему. Лазерный луч высокой плотности мощности расплавит и испарит материалы, а затем воздушный поток, исходящий от лазерной головки, сдует расплавленные материалы, и он образует отверстие.

Как мы знаем, электронные и полупроводниковые компоненты имеют небольшие размеры и высокую плотность, поэтому лазерное сверление на них, как ожидается, будет очень точным и эффективным. Распространенным источником лазера, используемым при лазерном сверлении на керамике, является УФ-лазер. Он имеет очень небольшую зону теплового воздействия и не повреждает материалы, что делает его идеальным инструментом для сверления керамических материалов электронных и полупроводниковых компонентов.

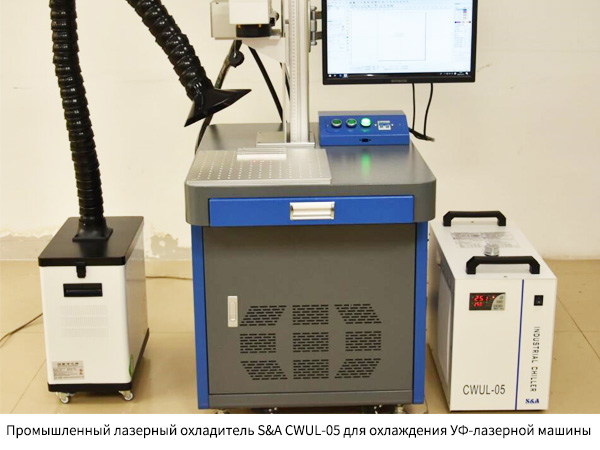

Для поддержания превосходного эффекта УФ-лазера предлагается добавить промышленный лазерный охладитель. Лазерный охладитель воды S&A Teyu CWUL-05 идеально подходит для охлаждения УФ-лазера мощностью от 3 Вт до 5 Вт. Он имеет правильно спроектированный трубопровод, который может избежать образования пузыря. Кроме того, этот промышленный лазерный охладитель имеет стабильность температуры ±0,2°C, поэтому он хорошо справляется с контролем температуры УФ-лазера.

Для получения дополнительной информации об этом охладителе нажмите http://www.teyuchiller.ru/Pro_Show_75.aspx
