Применения
УФ - лазер-многозадачность в производстве печатных плат
опубликованный: 2021-05-24
3 Вт, 5 Вт,10 Вт,15 Вт,20 Вт,30 Вт.....Так же, как волоконный лазер, мощность УФ - лазера увеличивается. В дополнение к увеличению мощности, текущий УФ-лазер также имеет больше функций, таких как более узкая ширина импульса, многоволновая, большая выходная мощность, более высокая пиковая мощность и лучшее поглощение материалами.

УЛЬТРАФИОЛЕТОВЫЙ лазер может работать на многих различных видах материалов, таких как пластик, стекло, металл, керамика, печатная плата, кремниевая пластина, покрытие и так далее. Кроме того, ультрафиолетовый лазер также является многозадачным, поскольку он может выполнять различные задачи в различных рабочих процедурах обработки одного материала. Теперь возьмем в качестве примера производство печатных плат. УФ-лазер может выполнять лазерную резку, лазерное травление и лазерное сверление на печатной плате.

1.Резка печатных плат

В coverlay и резке печатных плат УФ-лазер является наиболее идеальным вариантом. Coverlay используется для изоляции окружающей среды и электрической изоляции, чтобы хрупкий полупроводник на печатной плате мог быть хорошо защищен. Тем не менее, coverlay должен быть разрезан определенными формами, и использование УФ-лазера может избежать повреждения выпущенной бумаги. (Другие методы обработки могут легко привести к отделению обложки от выпущенной бумаги). Как мы знаем, печатные платы или даже гибкие печатные материалы очень тонкие и легкие. УЛЬТРАФИОЛЕТОВЫЙ лазер может не только снять механическое напряжение, но и уменьшить тепловое напряжение на печатной плате.

2.Травление печатных плат

Это довольно сложный процесс, чтобы сделать контур схемы на печатной плате, и в этом процессе требуется лазерное травление. По сравнению с химическим травлением, УФ-лазерное травление имеет более высокую скорость и более экологично. Более того, световое пятно УФ-лазера может достигать 10 мкм, что указывает на более высокую точность травления.

3.Сверление печатных плат

УФ-лазер широко используется при сверлении отверстий диаметром менее 100 мкм. Поскольку все чаще используется миниатюрная принципиальная схема, диаметр отверстия может составлять менее 50 мкм. При сверлении отверстий диаметром менее 80 мкм УФ-лазер обладает наибольшей производительностью.

Чтобы удовлетворить растущий спрос на сверление микро-отверстий, многие заводы уже внедрили многоголовочные системы УФ-лазерного сверления.

Быстрое развитие УФ-лазера приводит к более высоким стандартам, необходимым для системы охлаждения

Как мы все знаем, чем выше температурная стабильность мини-рециркуляционного охладителя УФ-лазера, тем меньше будут колебания температуры воды. Таким образом, давление воды будет более стабильным с меньшим количеством пузырьков. В этой ситуации УФ-лазер может быть хорошо защищен и срок его службы может быть продлен.

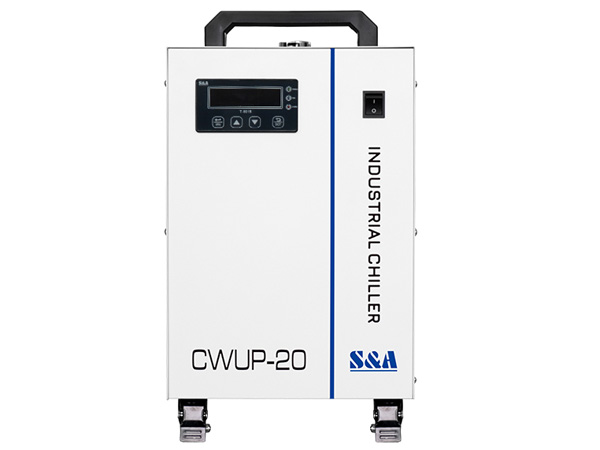

Компактные охладители воды ультрафиолетового лазера серии S&A Teyu CWUL и CWUP являются выдающимися моделями охладителей для охлаждения УФ-лазера. Для УФ-лазерных охладителей CWUP-10 и CWUP-20 стабильность температуры может достигать ±0.1℃, что указывает на сверхточное регулирование температуры УФ-лазера. Узнайте, как компактные водяные охладители ультрафиолетового лазера серии CWUL и CWUP помогают охлаждать ваш ультрафиолетовый лазер на http://www.teyuchiller.ru/Products.aspx?FId=52


УФ-лазерный мини-рециркуляционный охладитель
