Промышленные водяные чиллеры S&A – это высокоточные устройства охлаждения со встроенным интеллектуальным контролем температуры. Их отличает присутствие 2-х способов наладки температурного режима: постоянный (ручной) и интеллектуальный контроль. При интеллектуальном контроле температура воды регулируется согласно температуре внешней среды. Эта функция наиболее актуальна при сезонных изменениях температуры окружающей среды.

Чиллер S&A CWFL-2000 целенаправленно произведен для 2KW охлаждения оптоволоконного лазерного оборудования мощностью до Вт. Кроме двойной системы контроля температуры в дополнении имеет 2-х контурную систему охлаждения – лазерного источника и головки.

Особенности: Холодопроизводительность Kcal/h; Четкость измерения температуры 0.5 °С;
Бинарный контроль температуры – параллельное охлаждение как лазерного источника, так и оптической линзы; Две функции контроля температуры: постоянная (ручная) и интеллектуальная.

 «Умный» контроль осуществляет корректировку температуры воды под температуру времени года, что является отличным решением для бесперебойной работы;

Ряд аварийных функциональных возможностей: предохранение компрессора от задержки по времени, защита от избыточных нагрузок по току, сигнальный сенсор подачи воды, оповещение при резком повышении/понижении температуры.

  PRODUCT INTRODUCTION

Independent production of sheet metal, evaporator and condenser

Adopt IPG fiber laser for welding and cutting sheet metal.

Temperature control accuracy can reach ±0.5℃. High temp. for QBH connector/optics and low temp. for laser device.

Multiple alarm protection

The laser will stop working once it receives alarm signal from the water chiller for protection purpose.

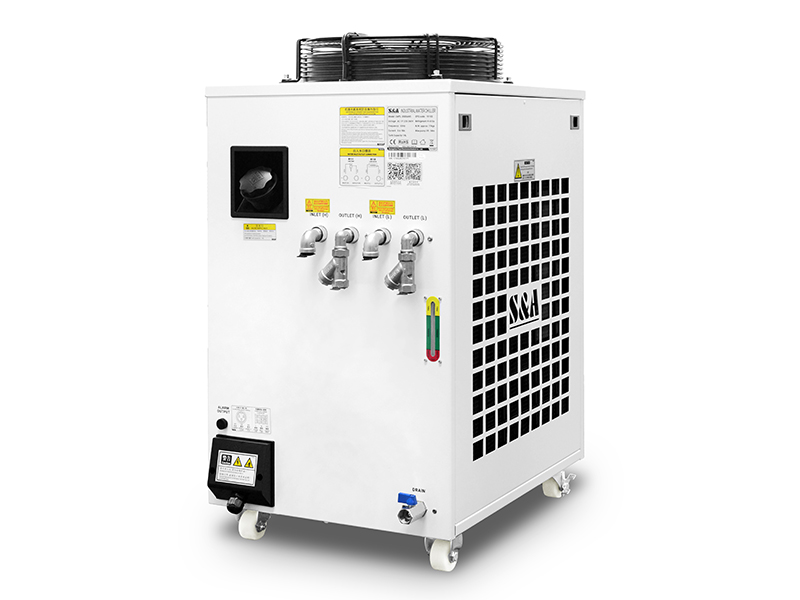

Equipped with water pressure gauges ,drain outlet with valve and universal wheels.

Water pressure gauges help monitor the discharge pressure of water pump while universal wheels facilitate the moving of the chiller.

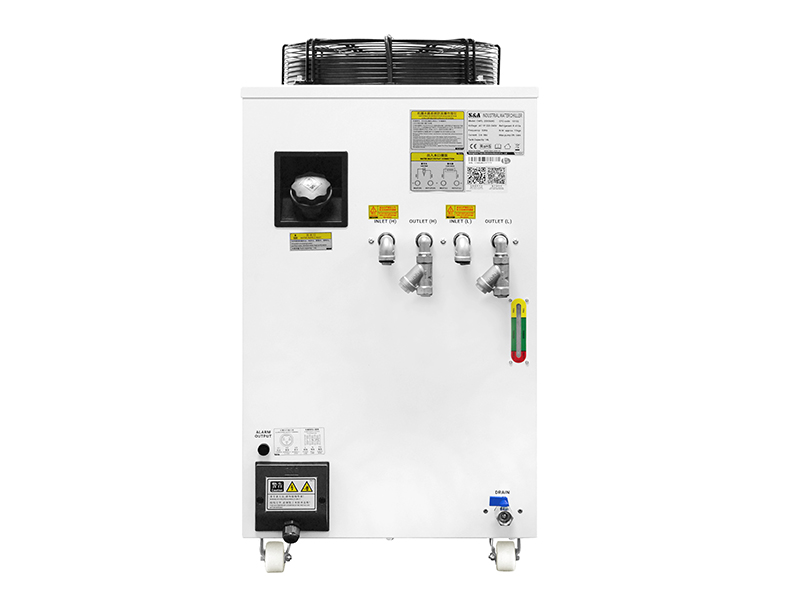

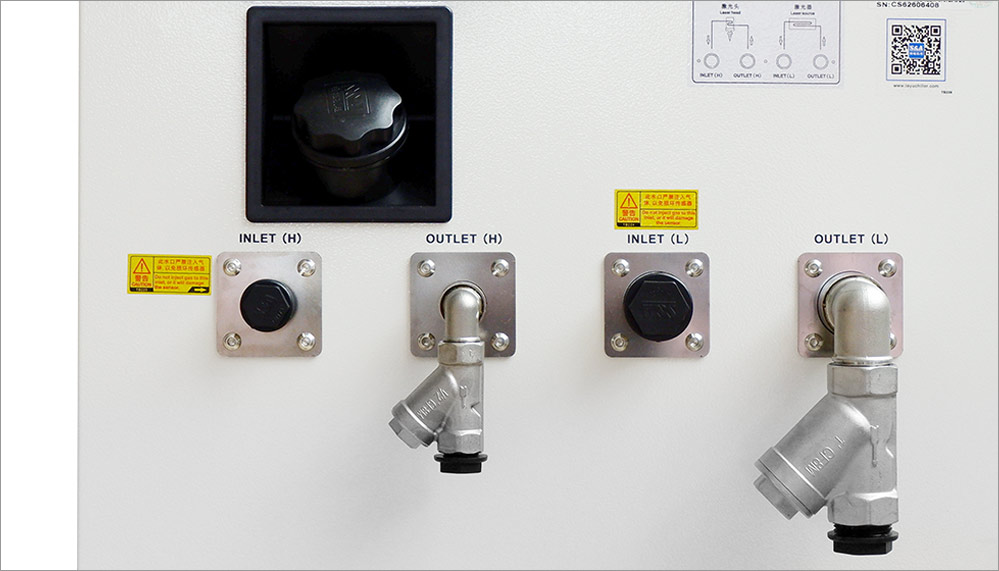

Dual inlet and dual outlet connector equipped.

Chiller inlet connects to laser outlet connector. Chiller outlet connects to laser inlet connector.

Level gauge equipped

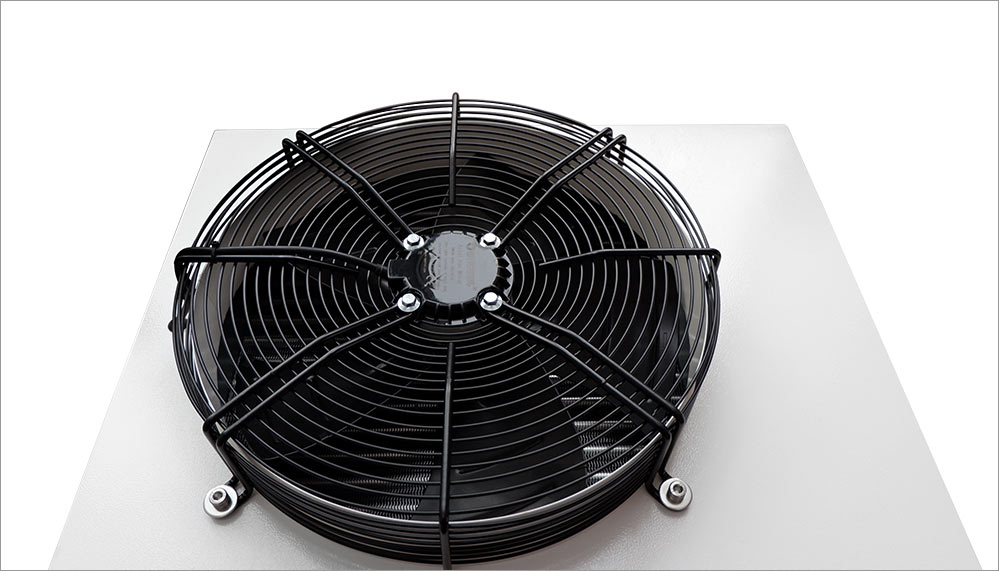

Cooling fan of famous brand installed.

With high quality and low failure rate.

Customized dust gauze available and easy to take apart

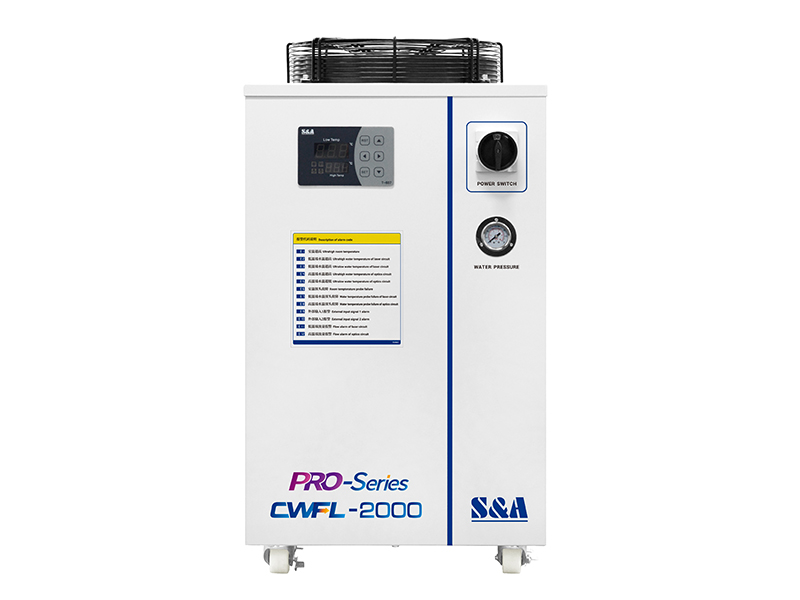

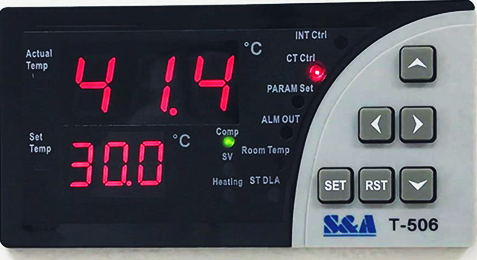

  TEMPERATURE CONTROLLER PANEL DESCRIPTION

S&A industrial water chillers are popular for its 2 temperature control modes as constant temperature and intelligent temperature control.Generally speaking, the defaulted setting for the temperature controller is intelligent temperature control mode. Under intelligent temperature control mode, the water temperature will adjust itself according to the ambient temperature. However, under constant temperature control mode, users can adjust the water temperature manually.

Suggestion:

Intelligent temperature control mode for QBH connector/optics

Constant temperature control mode for laser device

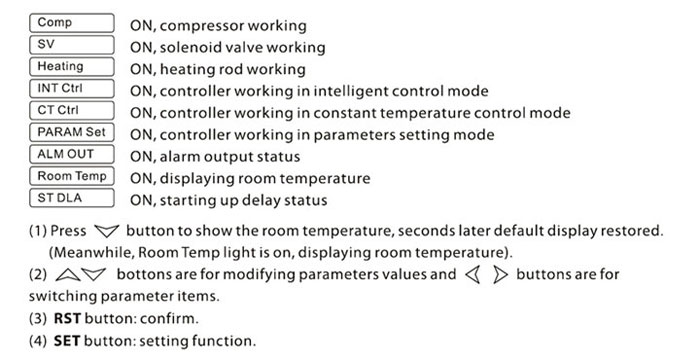

Temperature controller panel description：

  Alarm function

(1)  Alarm Display:

When alarm occurs, the error code and the temperature will be alternately displayed.

(2) To suspend the alarm:

In alarming state, the alarm sound could be suspended by pressing any button, but the alarm display remains until the alarm condition is eliminated.

  ALARM AND OUTPUT PORTS

In order to guarantee the equipment will not be effected while abnormal situation happens on the chiller, CWFL-1500 series chillers possess alarm protection function.

1. Alarm output terminals and wiring diagram.

2. Alarm causes and working status table.

Note: The flow alarm is connected to the normally open relay and normally closed relay contacts, requiring operating current less than 5A, working voltage less than 300V.

  CHILLER APPLICATION

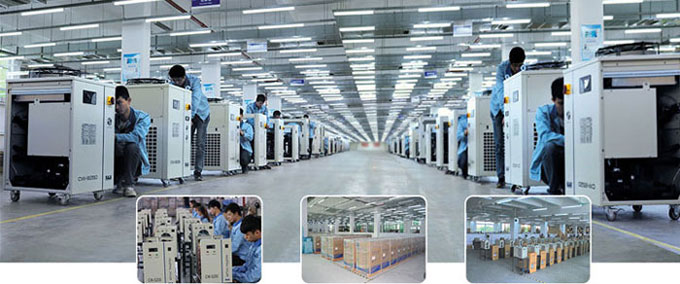

  WAREHOUSE

18,000 square meters brand new industrial refrigeration system research center and production base. Strictly execute ISO production management system, using mass modularized standard produces, and standard parts rate up to 80% which are the source of quality stability.

Annual production capacity of 60,000 units, focus on large, medium and small power chiller production and manufacture.

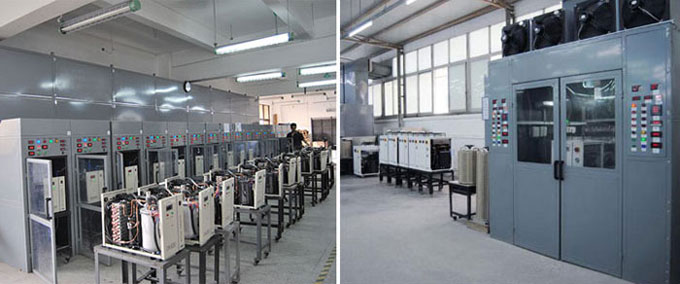

  TEST SYSTEM

With excellent laboratory testing system, simulates actual working environment for chiller. Overall performance testing before delivery: aging test and complete performance test must be executed on each finished chiller.
