Продукция
чиллер CW-5300

Чиллер S&A CW-5300AH обеспечивает качественное и надёжное поддержание температуры лазерных трубок мощностью до 150 Вт, при этом устройство может поддерживать заданные параметры в засисимости от температуры окружающей среды.


Е-майл : marketing@teyu.com.cn

Подробнее

Чиллер S&A CW-5300AH применяется для охлаждения лазерной трубки CO 2 150 Вт. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер имеет встроенный бак для теплоносителя размером 12 л. Мощность охлаждения составляет 1.84 кВт. Для эффективной работы лазерного излучателя, в рекомендуемом производителем температурном диапазоне, важно обеспечить качественный теплоотвод.

Чиллер S&A CW-5300AH обеспечивает качественное и надёжное поддержание температуры лазерных трубок мощностью до 150 Вт, при этом устройство может поддерживать заданные параметры в засисимости от температуры окружающей среды.

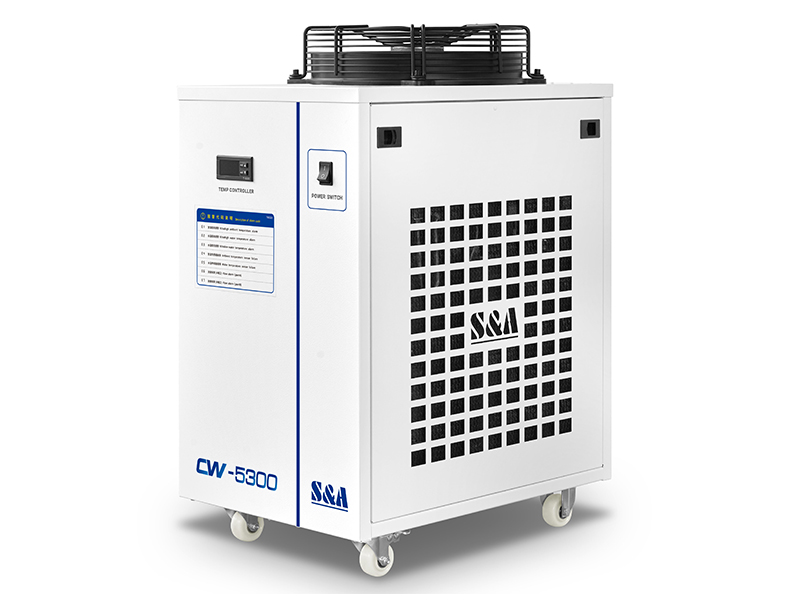

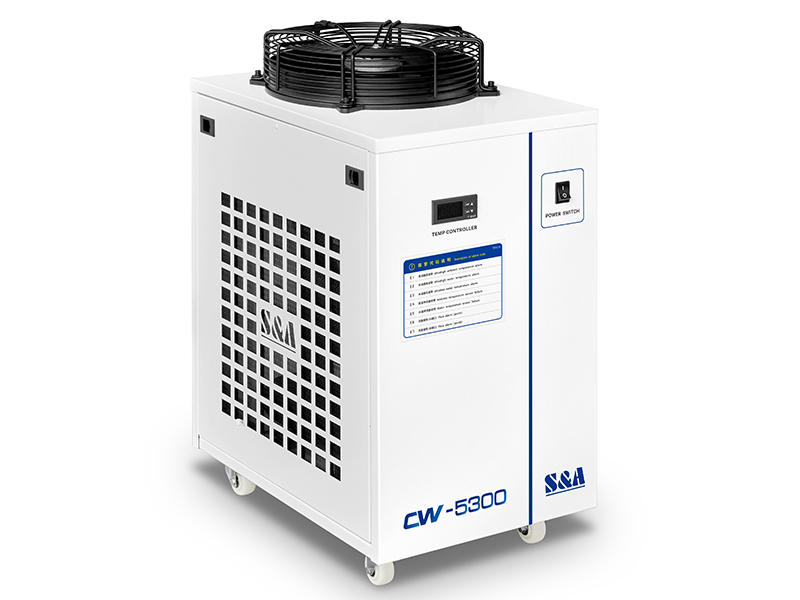

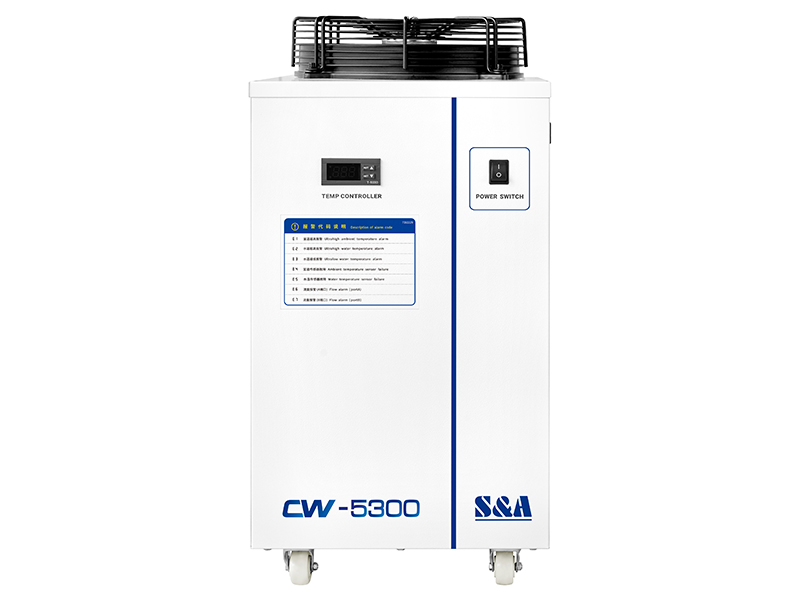

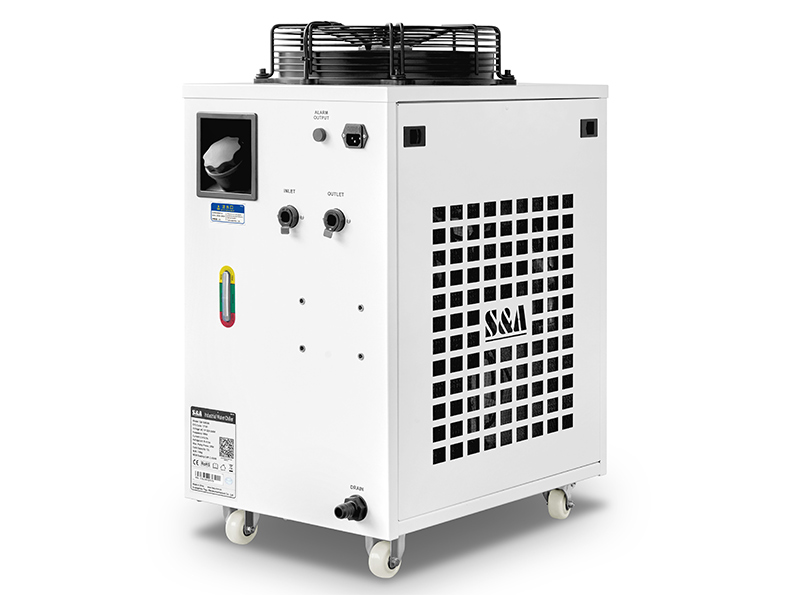

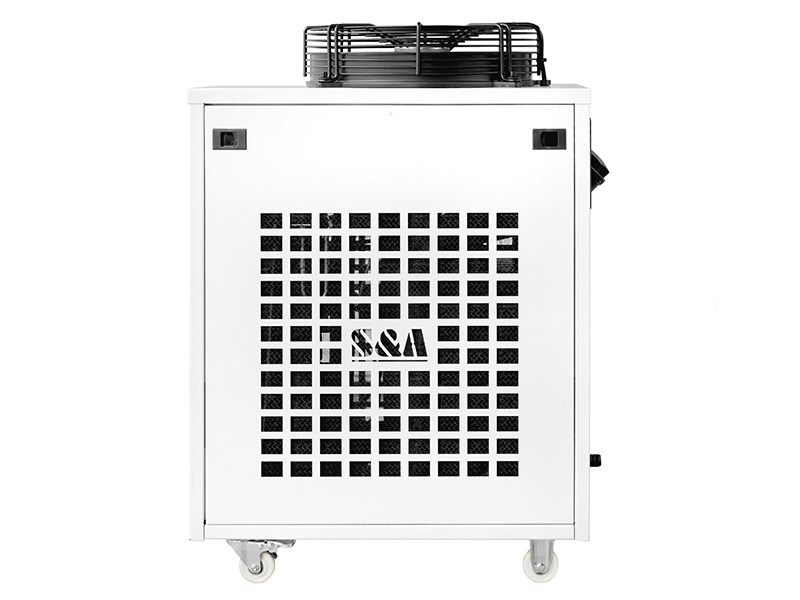

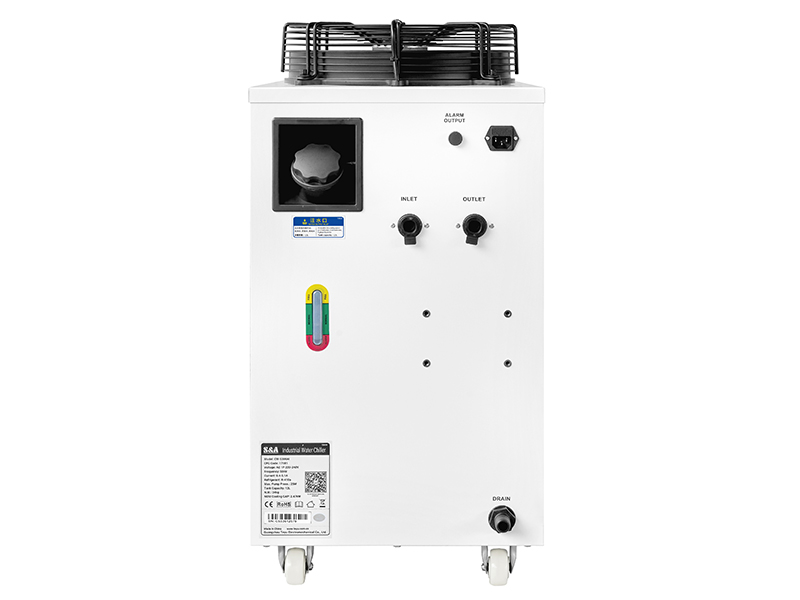

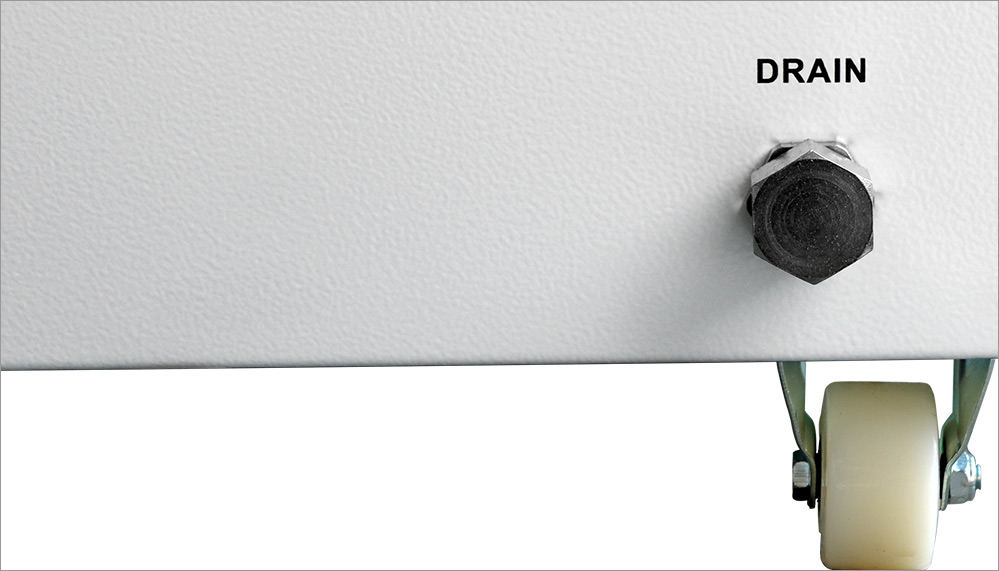

Чиллер S&A CW-5300AH выполнен в виде моноблока и имеет размеры 590 × 380 × 740 мм. Легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие. Чиллер поставляется в картонной упаковке в пенопластовых ложементах.



 Основные характеристики машины охлаждения воды: Основные части: использование новых импортированных известных компрессора тавр и большой поток высокого подъема наших S&A водяного насоса, безопасно и экологично, экономить электроэнергию и долгосрочное использование. Запасные части: большинство из местной фабрики “TEYU “ конфигурации машины и разнообразны, стабильно в эксплуатации, длительный срок службы.

Основные характеристики чиллера :

 1) Основные части: использование новых импортированных известных компрессора тавр и больших поток высокого подъема наших S&A водяного насоса, безопасно и экологично, экономить электроэнергию и долго использование.

(2) Запасные части: большинство из местной фабрики “TEYU “,  конфигурации машины и разнообразны, стабильно в эксплуатации, длительный срок службы.

 Функции:
1. Мощность охлаждения до 1800w, используя экологическые материалы.

2. Компактный, долгосрочное и прочный пользование , легко в эксплуатации;
3. Точность контроля в температуре может достигнуть ±0.3℃;
4. Лазерная толковейшая аппаратура контроля температуры холодной воды имеет два режима регулирования температуры, примерно к различным случаям; существует множество настроек и функция индикации неисправностей;
5. Различные функции защиты сигнала тревоги: предохранение от задержки компрессора, компрессор защита от перегрузки; сигнал тревоги подачи воды; температуру ультра высокий/низкий сигнал тревоги;
6. Многонациональные силы Спецификация, CE\RoHS、REACH сертификации;

7. Дополнительный отопитель и настройки очистки воды

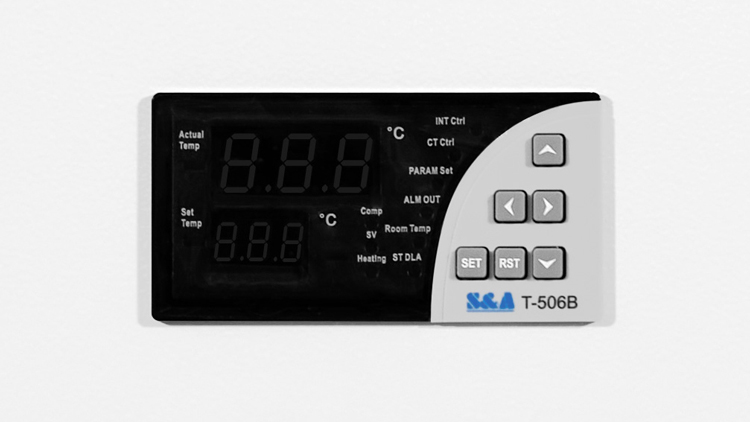

Описание панели контроллера
(1)Индикаторы регурятора температуры ( как на картинке)

    Comp, Comp сигнал горит: компрессор сработает
    SV,  SV сигнал горит: электромагтнитный клапан сработает
    Heating,Heating сигнал горит: стержень с электроподогревом сработает
    INT Ctrl,INT Ctrl сигнал горит: Термостат работает в «умом» режиме
    CT Ctrl,CT Ctrl сигнал горит: Термостат работает в режиме поддержания заданной температуры.
    PARAM Set, PARAM Set сигнал горит: Термостат работает в режиме поддержания заданных параметрах.
    ALM OUT,ALM OUT сигнал горит:  покажет состояние вывода сигнализации
    Room Temp,Room Temp сигнал горит: покажет температуру окружающего пространства
    ST DLA ,ST DLA сигнал горит: в состоянии включения с выдержкой времени

(2)Если нажать кнопку «вниз», то чиллер покажет температуру окружающего пространства, при бездействии через 6 секунд он вернётся в состояние по-умолчанию. Во время отображения температуры окружающего пространства индикатор Room Temp будет мигать.
(3)Клавиши▲ ▼ нужны для выбора нужных значений ,клавиши < >нужны для выбора нужных настройки.
(4)Клавиша RST- клавиша ввода
(5)Клавиша SET- клавиша выбора функции или значения


Отображение сигнализации
E1      Слишком высокая температура в помещении
E2      Слишком высокая температура воды
E3      Слишком низкая температура воды
E4      Отказ датчика температуры помещения
E5      Отказ датчика температуры воды
E6      Расх одсигнализация

S&A промышленные охладители воды популярны для своих 2 режимов контроля температуры как температура постоянного(Т-506H) и толковейший контроль температуры(Т-506).
Модель интеллигентного контроллера Т506 не требует дополнительной настройки, он сам может автоматически регулировать параметры по изменению температуры в помещении для выполнения требования по охлаждению оборудования.
Модель интеллигентного контроллера Т506H подбирает нужную температуру, которую должен поддерживать чиллер и удерживает. На заводе эта температура задаётся на уровне 25 градусов Цельсия. Температуры можно регулировать по мере надобности.
Оба контроллера обладают одинаковым функционалом и    различаются лишь заводской настройкой.


Как интеллигентный контроллер температуры Т-506 чиллера марки “S&A” регулирует температуры воды


Полный автоматический толковейший контроль температуры: Пользователи  не нужно менять и автоматично переключать  в соответствующий температурный режим при другим среде.

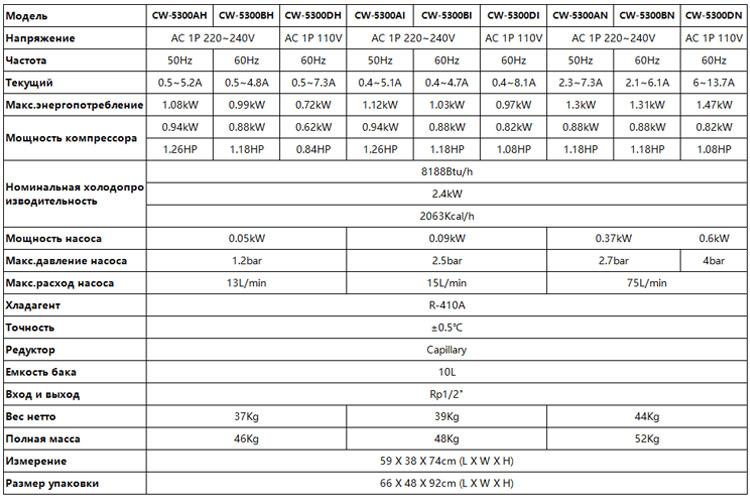

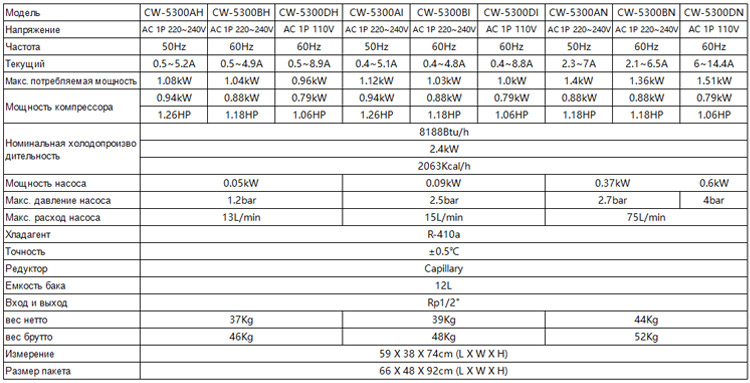

CW-5300AH: применяется для охлаждения одного 150W углеродной лазерной трубки стекла; или охлаждение 2 или меньше обрабатывающих центров шпинделя, общая мощность не более 14КВТ.

СW-5300AI: может использоваться для охлаждения одного 200 Вт углеродной лазерной трубки стекла, одного полупроводниковый лазер 100W, одного 50Вт-75ВТ твердотельного лазера,         Один 100W углеродных  пробки  металла RF, один  18КВТ CNC шпиндель или сварочное оборудование;

СW-5302 двойные входа и выхода воды (дополнительный) ; отопитель (дополнительный); и установки для очистки воды (дополнительный).



  CONTOUR AND PARTS INTRODUCTION





  Independent production of sheet metal, evaporator and condenser

Multiple alarm protection.
Adopt IPG fiber laser for welding and cutting sheet metal. The laser will stop working once it receives alarm signal from the water chiller for protection purpose.

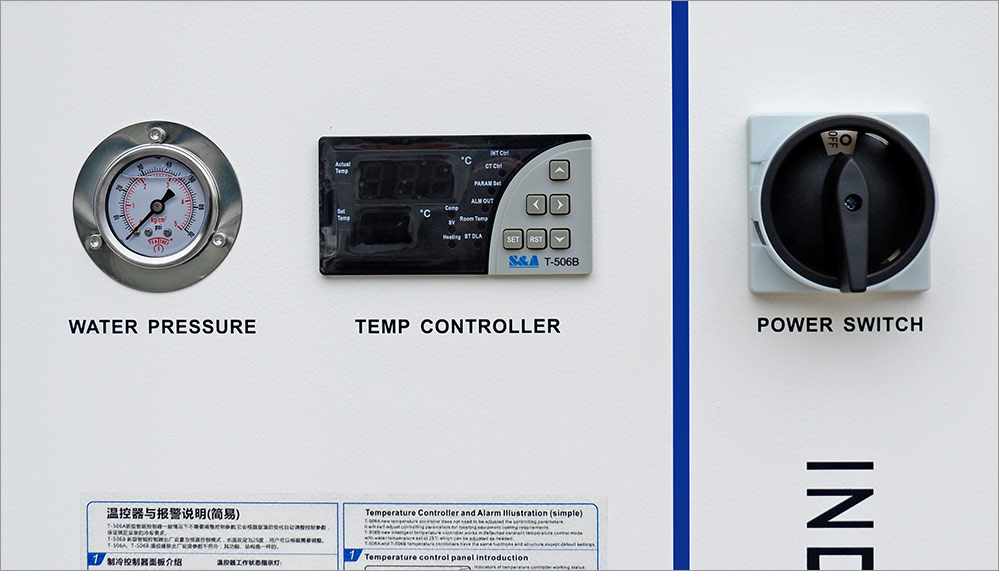

Equipped with water pressure gauges and universal wheels.

Water pressure gauges help monitor the discharge pressure of water pump while univeral wheels facilitate the moving of the chiller.


Inlet and outlet connector equipped.

Chiller inlet connects to laser outlet connector. Chiller outlet connects to laser inlet connector.


Level gauge equipped.

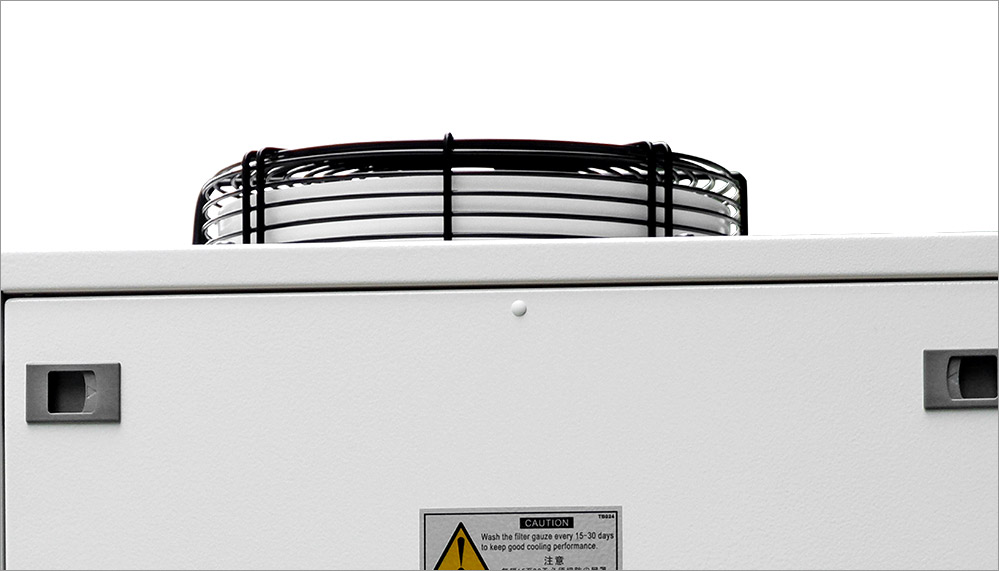

Cooling fan of famous brand installed.

Adopt SAN JU cooling fan with high quality and low failure rate.


Customized dust gauze available and easy to take apart.



  TEMPERATURE CONTROLLER PANEL DESCRIPTION

The intelligent temperature controller does not need to adjust the controlling parameters under normal circumstance. It will self-adjust controlling parameters according to room temperature for meeting equipment cooling requirements.

User also can adjust the water temperature as needed.


Temperature controller panel description:


  Alarm function

(1)  Alarm Display:
When alarm occurs, the error code and the temperature will be alternately displayed.
(2) To suspend the alarm:
In alarming state, the alarm sound could be suspended by pressing any button, but the alarm display remains until the alarm condition is eliminated.


  ALARM AND OUTPUT PORTS

In order to guarantee the equipment will not be effected while abnormal situation happens on the chiller, CW-5300 series chillers possess alarm protection function.
1. Alarm output terminals and wiring diagram.

2. Alarm causes and working status table.

Note: The flow alarm is connected to the normally open relay and normally closed relay contacts, requiring operating current less than 5A, working voltage less than 300V.


  CHILLER APPLICATION








  WAREHOUSE
18,000 square meters brand new industrial refrigeration system research center and production base. Strictly execute ISO production management system, using mass modularized standard produces, and standard parts rate up to 80% which are the source of quality stability.

Annual production capacity of 60,000 units, focus on large, medium and small power chiller production and manufacture.


  TEST SYSTEM
With excellent laboratory testing system, simulates actual working environment for chiller. Overall performance testing before delivery: aging test and complete performance test must be executed on each finished chiller.
