Чиллер S&A CW-3000 применяется для охлаждения лазерной трубки CO2. Для этого он использует для охлаждения воду, температуру которой поддерживает за счёт её охлаждения мощными вентиляторами. Чиллер S&A CW-3000 имеет встроенный бак для теплоносителя размером 9 л. Мощность охлаждения составляет 50 w/℃.

Для эффективной работы лазерного излучателя в рекомендуемом производителем температурном диапазоне важно обеспечить качественный теплоотвод.

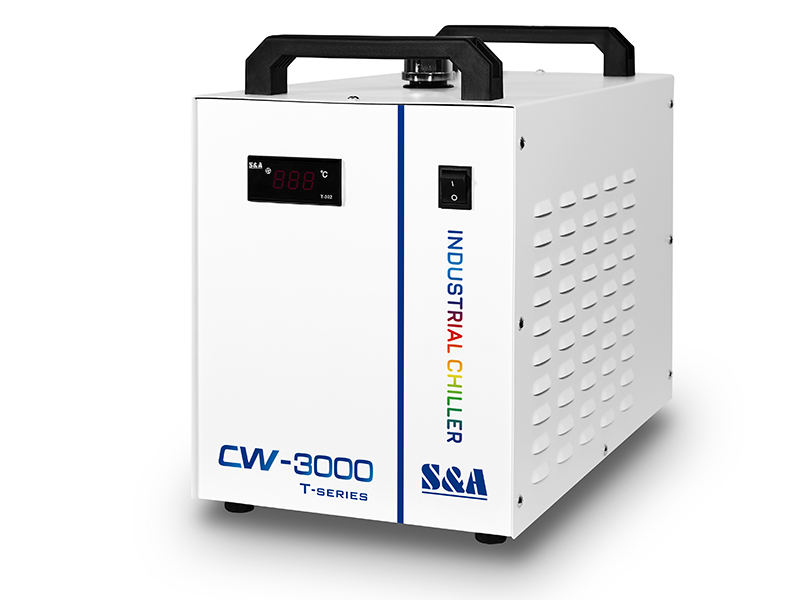

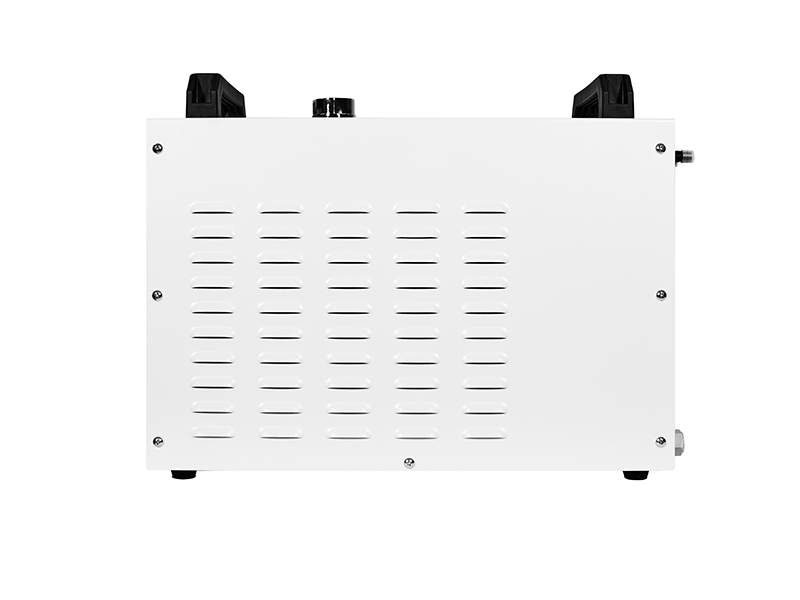

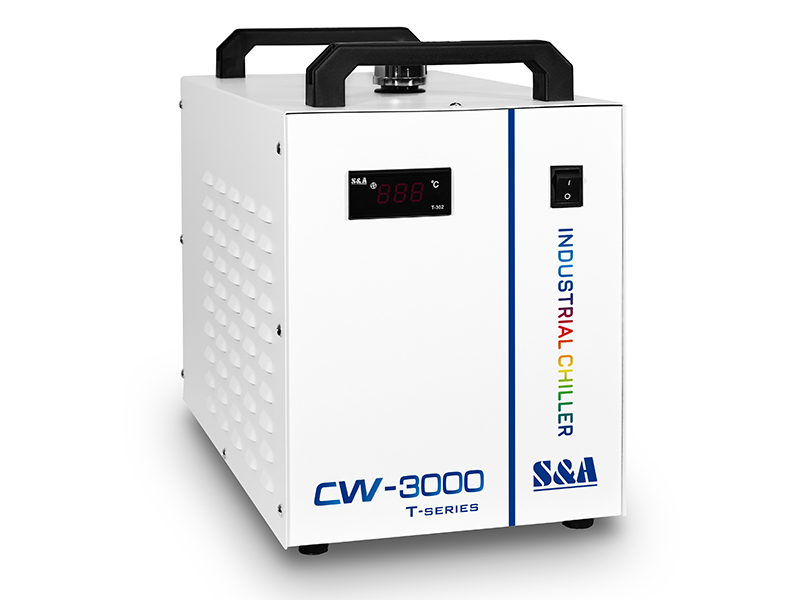

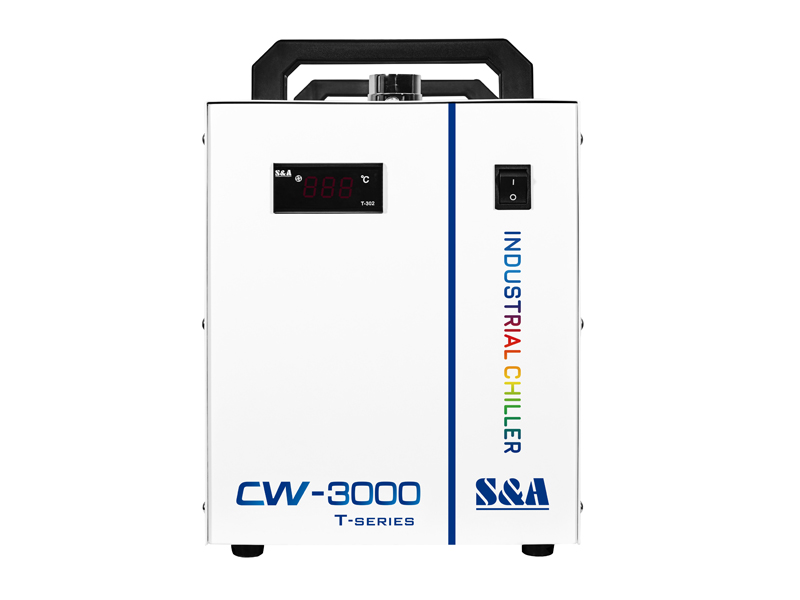

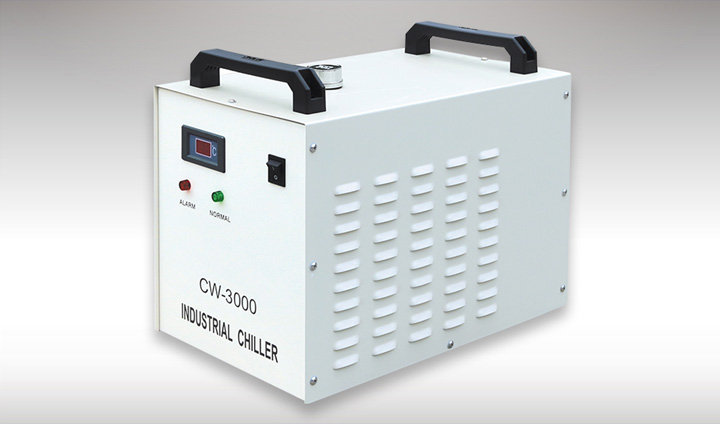

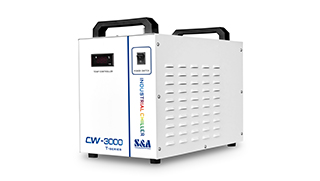

Чиллер S&A CW-3000 выполнен в виде моноблока и имеет размеры 490 × 270 × 380 мм. Легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие. Оборудование поставляется в картонной упаковке в пенопластовых ложементах, размер упаковки 590 × 390× 480 MM.

Основные особенности промышленного чиллера:

 1. Теплоотдача 50W/℃.

2. Малогабаритный чиллер типа теплоотдачи, эффективный, энергосберегающий, имеет длинный срок службы и удобно эксплуатируется.

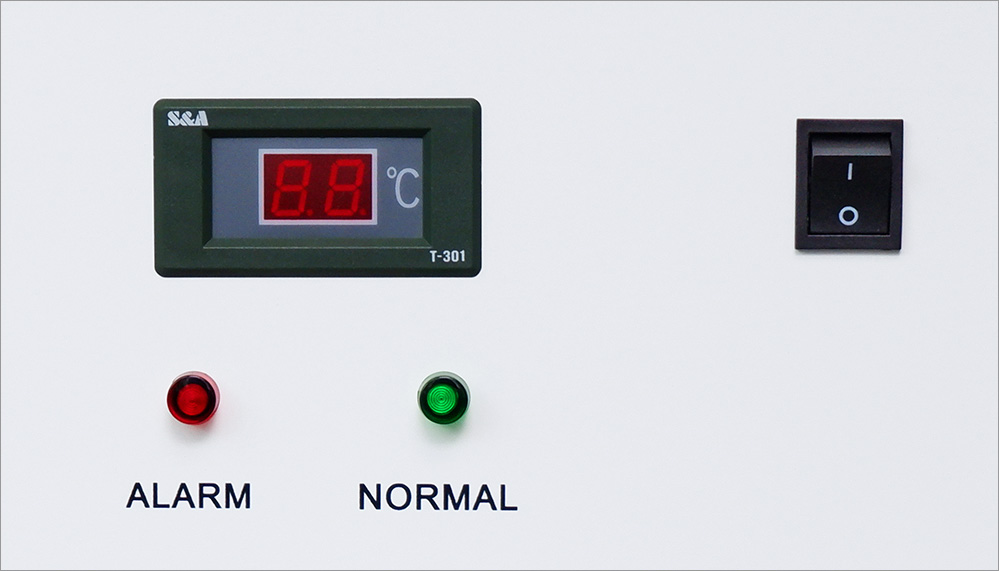

3. Имеются функции сигнализации расхода и сверхвысокой температуры;

4. Характеристики электропитания приемлемы во многих странах; сертифицирован CE\RoHS\REACH.

  Contour and parts introduction

  Independent production of sheet metal and  heat exchanger. 9L  cooling tank. Fast cooling.

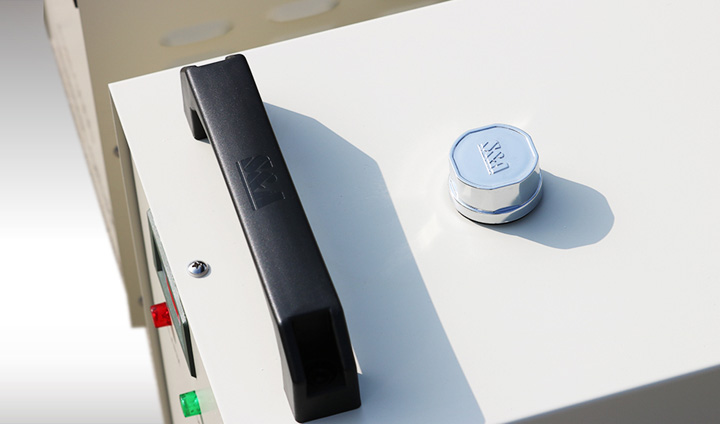

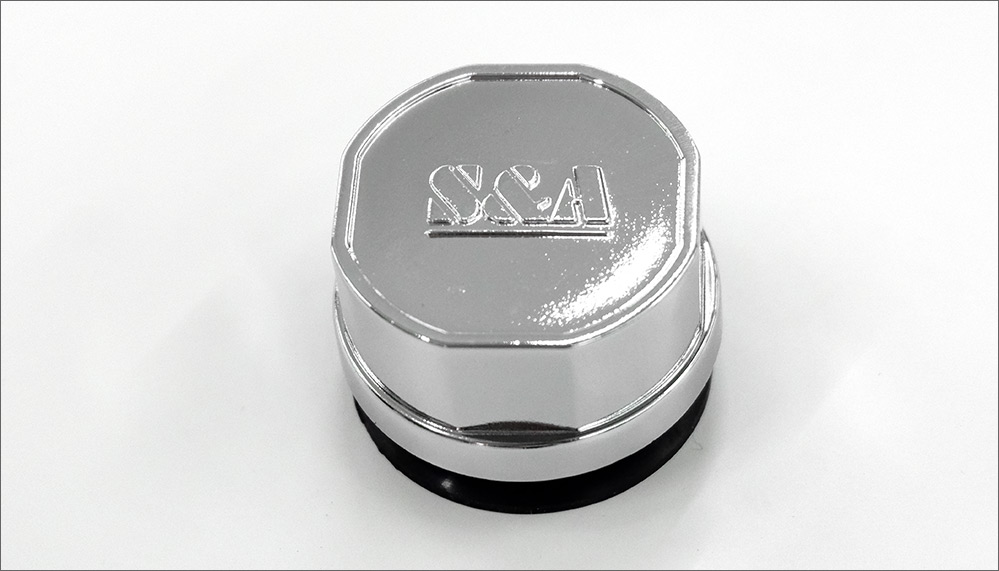

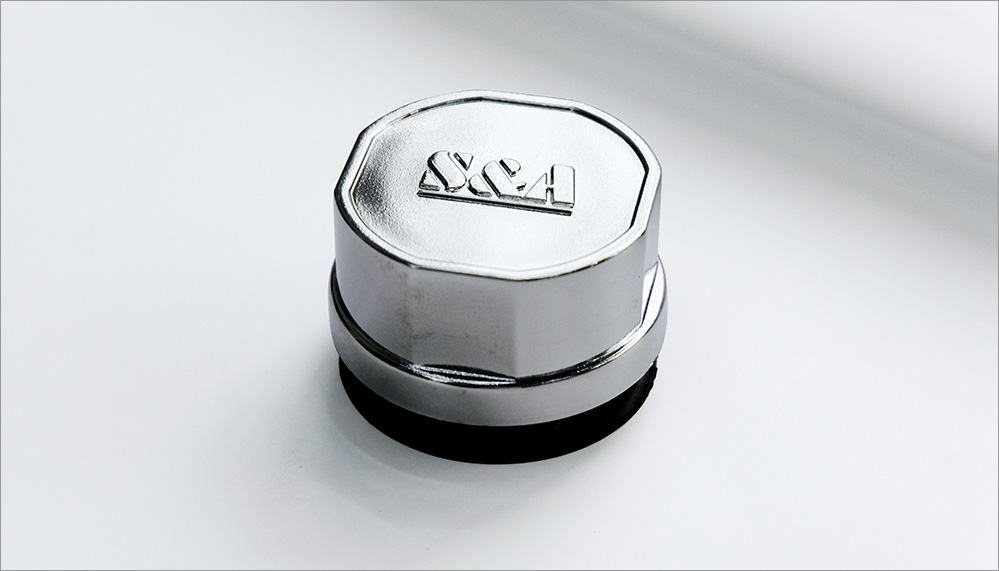

Ease of moving and water filling.

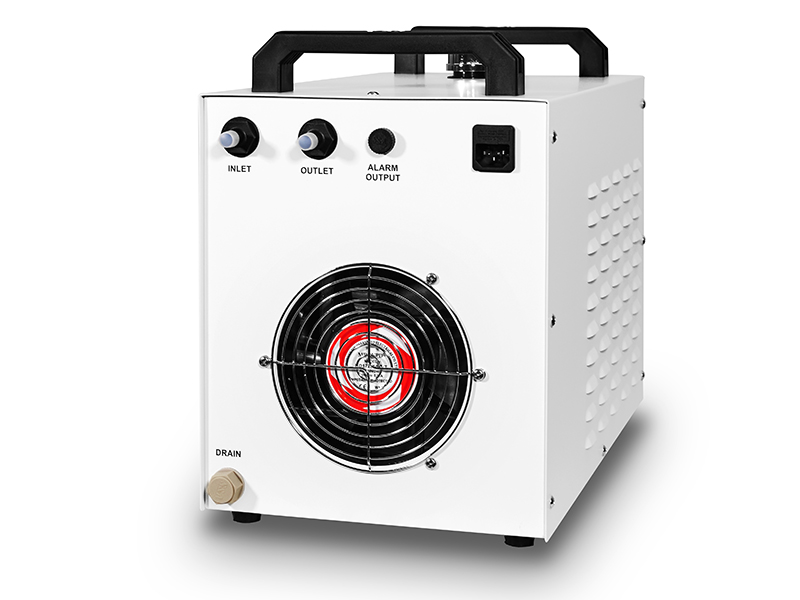

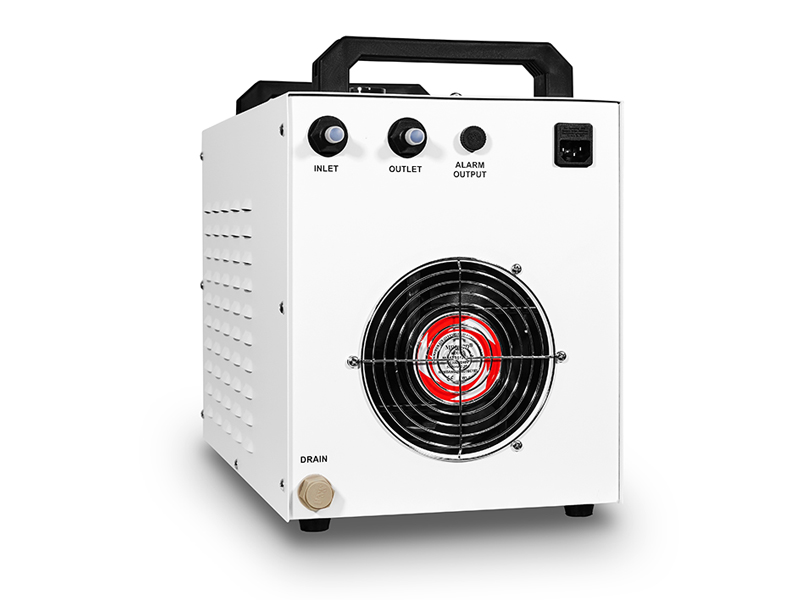

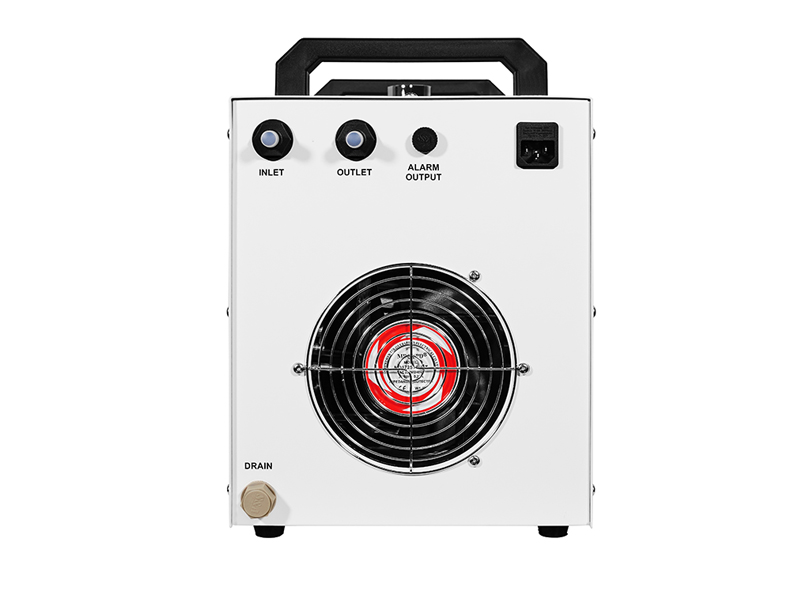

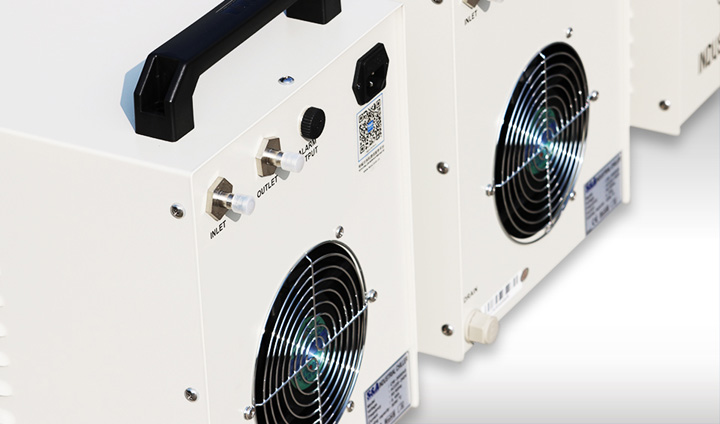

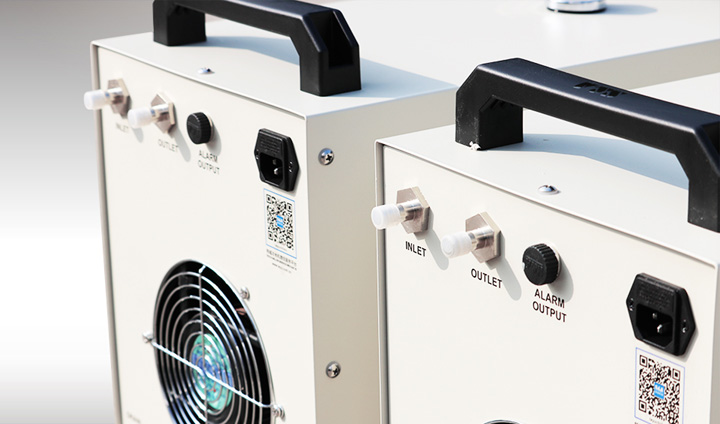

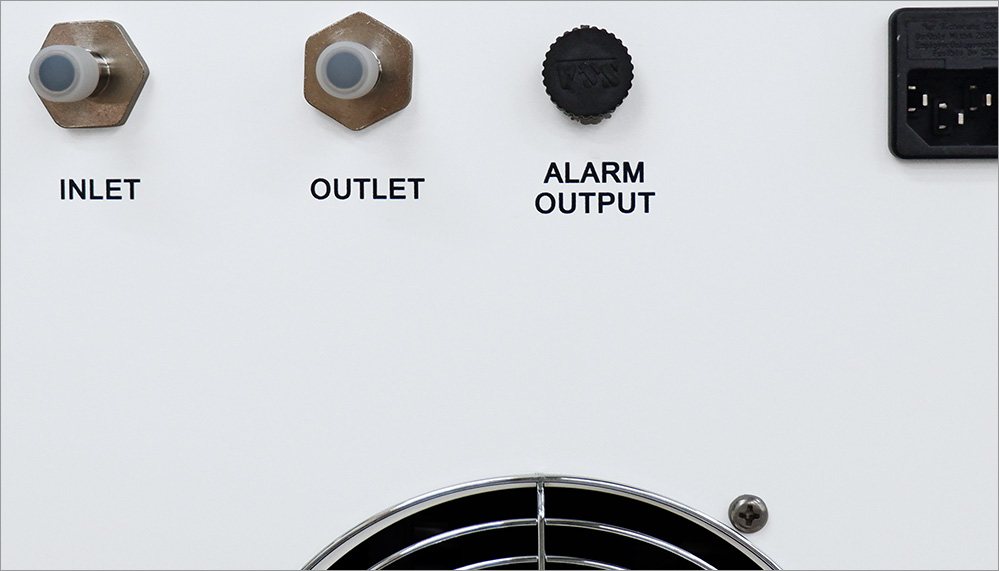

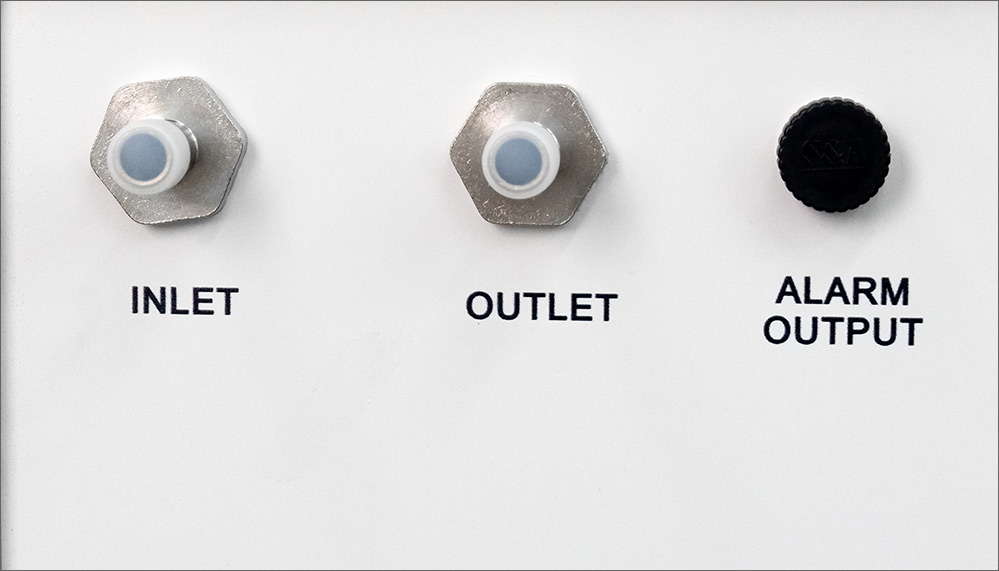

Inlet and outlet connector equipped. Multiple alarm protection.

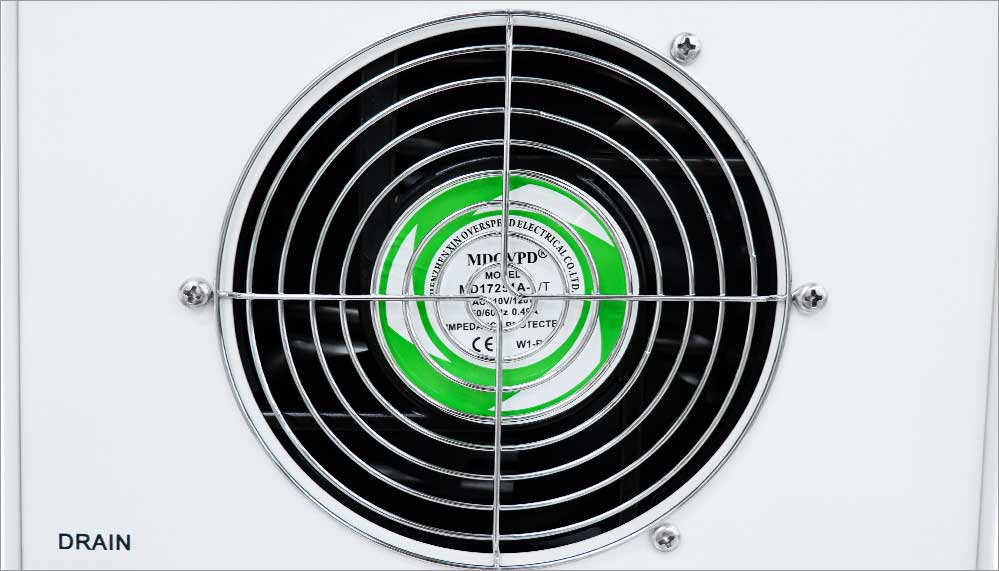

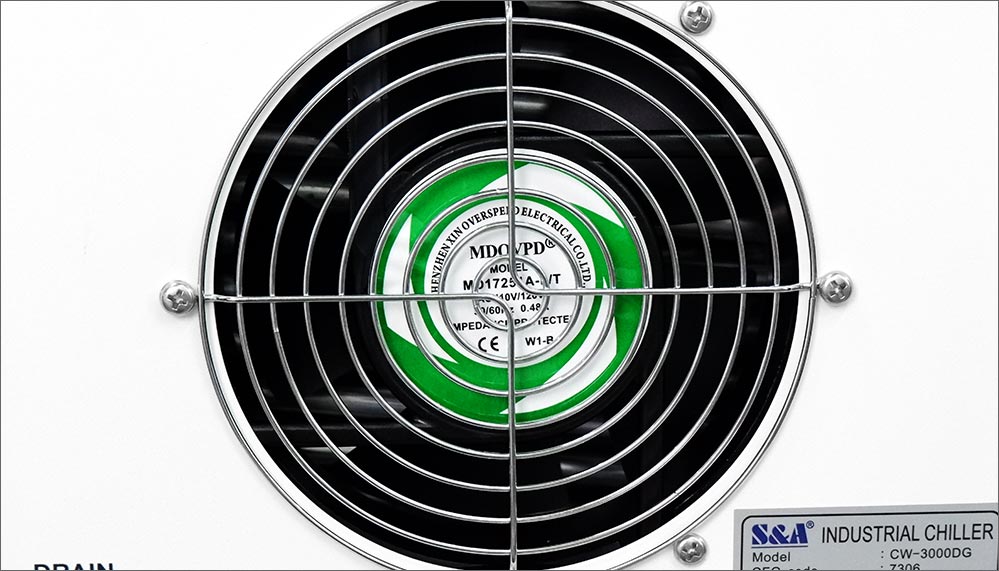

High speed fan of famous brand installed.

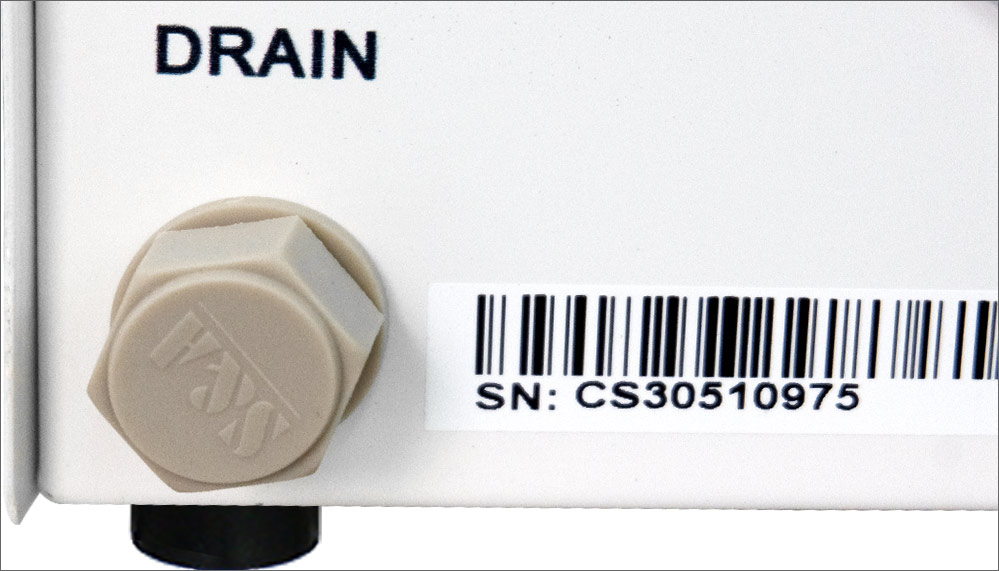

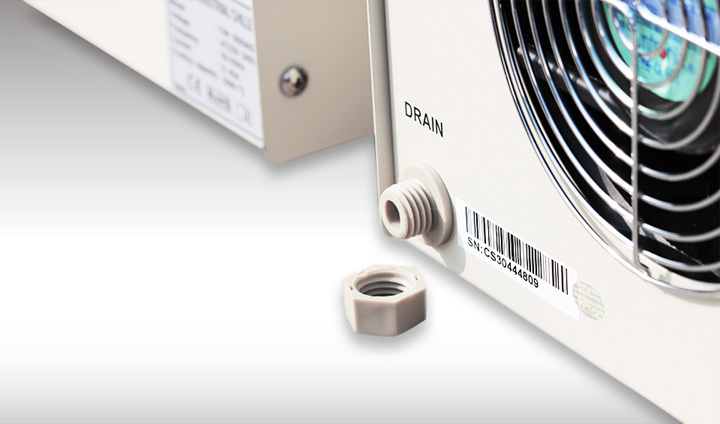

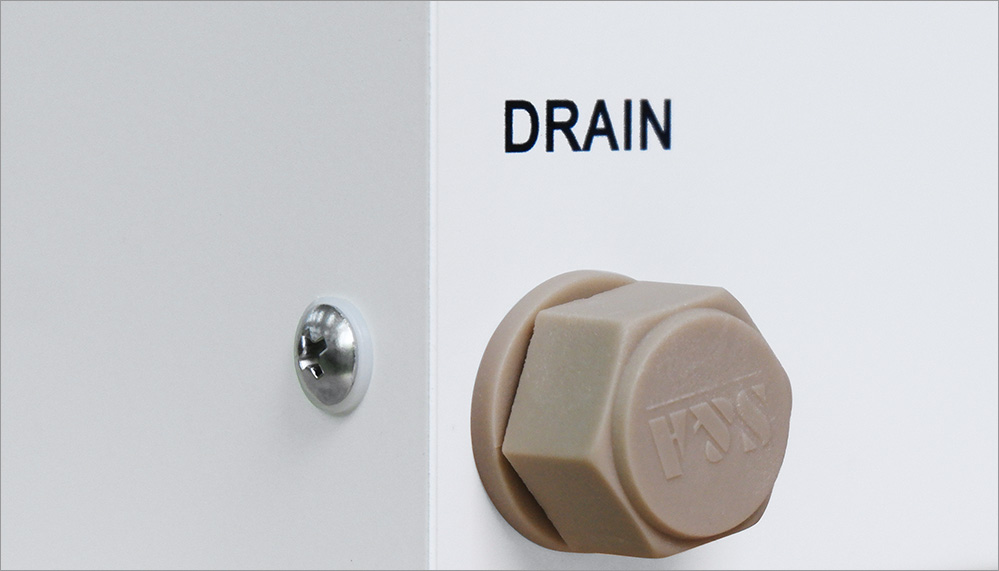

Easy water draining

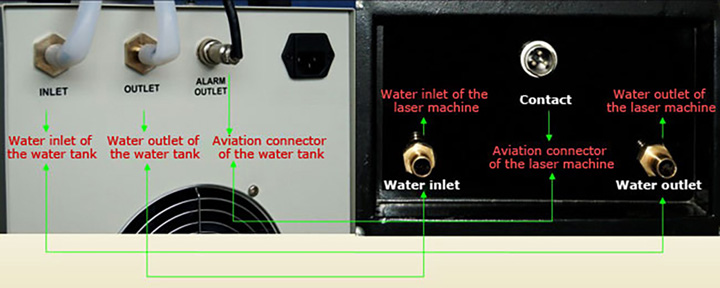

  Connection diagram between water chiller and laser machine

  FLOW ALARM AND OUTPUT PORTS

(1)  Flow alarm output ports and the wiring diagram

Causes of the cooling water circulation alarm and the working condition table

  MAINTENANCE

1. To ensure good heat dissipating, please open the lid to clean the dirt after the chiller is used in long-term.

2. Users in cold area should use noncorrosive antifreeze fluid

  Method of exchanging water in the water tank and the exchanging frequency

Drain the waste water out of the water tank through the drain outlet and fill the clean water into the tank through the filling hole.

The circulating water should be exchanged every 3 months. The quality of the circulating water will directly influence the service life of the laser tube.It is recommended to use purified water or clean distilled water.

All of S&A water chillers are certified with design patent. Counterfeiting is not allowed.

  The reasons of quality guarantee of Teyu (S&A) chiller

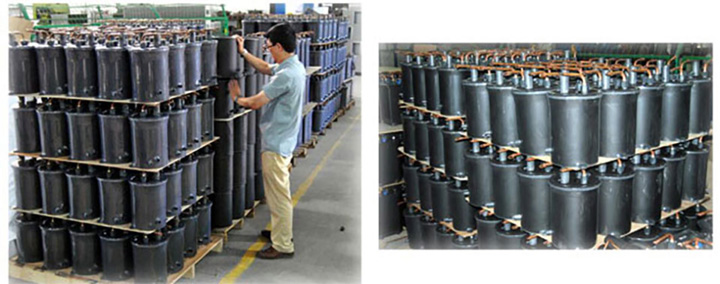

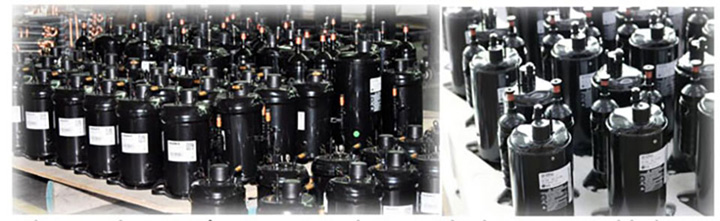

Compressor in Teyu chiller: adopt compressors from Toshiba, Hitachi, Panasonic and LG etc well-known joint venture brands.

Independent production of evaporator: adopt standard injection molded evaporator to minimize risks of water and refrigerant leakage and improve quality.

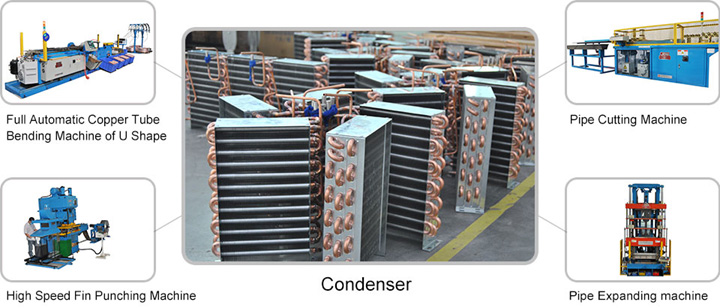

Independent production of condenser: condenser is the center hub of industrial chiller. Teyu invested millions in condenser production facilities for the sake of strictly monitoring production process of fin, pipe bending and welding etc to ensure the quality.Condenser production facilities: High Speed Fin Punching Machine, Full Automatic Copper Tube Bending Machine of U Shape, Pipe Expanding Machine, Pipe Cutting Machine.

Independent production of Chiller sheet metal: manufactured by IPG fiber laser cutting machine and welding manipulator. Higher than higher quality is always the aspiration of S&A
